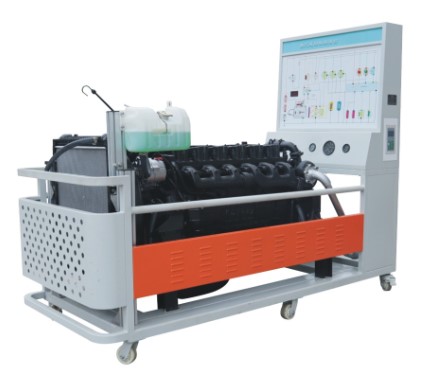

HY-QC255陜汽SX2190發動機實訓臺
一、設備簡介
陜汽SX2190發動機實訓臺采用WD615發動機為基礎，配套發動相關機附件及電控系統，并按照原車布局制作而成。使之成為一個與真車性能完全一樣的發動機實訓臺�？蓪崿FWD615發動機的所有運行狀態的演示。設備能夠完美展現WD615發動機系統的工作的特點、工作原理和工作特行。同時兼?zhèn)浒l(fā)動機機械拆裝功能、發動機電器系統數據檢測功能、考核功能等，可實時掌握學每個員階段性的學習情況。高清圖文面板，噴繪有系統原理圖、電路圖�？刂婆_簡單明了，操作簡單，工作安靜。適用于中高等職業技術院校和各種汽車培訓機構。能夠滿足各類院校對WD615發動機系統的理論和實踐相結合的教學需要。
二、結構組成
發動機系統：進排氣系統、排氣系統、噴油系統、儀表系統、冷卻系統、起動系統、充電系統等。
設備臺架：一體式設備臺架，燃油箱、蓄電池、電源總開關、斜面式儀表工作臺、數據檢測面板，寬度為100mm的檢測儀器放置區、高清電路原理圖、實物安裝區、設備故障設置區（考核系統）、電氣箱、帶有百鏤空的防護隔板、帶有散熱孔的水箱護網、考核系統、控制機構、萬向腳輪等組成。
出廠附件：配套設備使用說明，實訓指導資料、產品合格證、保修卡。
三、實訓項目：
WD615發動機整體的外觀了解與結構認知實訓
WD615發動機渦輪增壓系統的數據測量、故障診斷與排除實訓
WD615發動機燃油供給系統的結構與工作原理。
WD615發動機電器系統數據測量、故障診斷與排除實訓
WD615發動機啟動系統的數據測量、故障診斷與排除實訓
WD615發動機機械部分的拆裝實訓
WD615發動機儀表系統的數據測量、故障診斷與排除實訓
WD615發動機整體的職業技能考核實訓
四、通用參數
1、展示功能，能直觀展示WD615發動機機械系統的結構組成和鏈接關系。認知WD615發動機的各種零部件與安裝位置。
2、運行功能：能正常演示WD615發動機動、靜態及各種工況，滿足對發動機的起動、怠速加速、減速、停機等各種工況進行實訓實操及故障診斷需要。
3、顯示功能：儀表顯示單元，顯示發動機的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的充電等。
4、識圖功能：面板繪有高清晰度彩色電路原理圖。（與原廠發動機電路圖相對應）， 為學員提供WD615發動機電路的識圖、讀圖、畫圖的學習過程。
5、檢測功能：檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
6、故障設置系統，在臺架的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
7、安全防護功能：蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池；如水箱、排氣管等部位采用帶有散熱孔的護板，提高操作安全性。
8、移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
五、制作工藝：
1、前部上中下均采用大R角圓弧設計，中間位置并且鏤空處理。既能看到內部部件，又能保障教學安全。
2、臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。
3、超大傾斜式控制臺(1000×260)，控制臺上安裝有儀表、系統壓力表、點火開關、診斷座等。
4、內部超大電氣箱，放置發動機電控單元等。并配置保險絲盒，繼電器組等。
5、上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為二開門設計（850×470mm），可以全部打開，方便維修保養。
6、設備的頂端為面板名稱標牌，采用獨立式，與檢測面區分開來。
7、檢測面板為內嵌式安裝，表面看不到任何螺絲
8、檢測面板下方帶有萬用表或解碼器等設備放置臺(1000×100mm)，方便測量。
9、考核系統安裝于設備的左側，并采用手動智能通用的制作工藝。內嵌式安裝，表面看不到任何騾子螺絲。
檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。
10、設備的兩側安裝帶孔防護板，防止學員手腳等伸入旋轉部件中。保證教學安全。
11、檢測端子為純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。
12、設備側面帶有故障考核系統，并帶有鑰匙鎖，防止學院隨意操作。
13、設備腳輪方便移動，并能隨時鎖止，保證教學安全。
六、技術參數
外形尺寸：1600*1000*1760
油箱容量：10L
重量：420Kg
工作溫度：+-50
臺架顏色：7032
防護板：桔紅平光
電源：蓄電池90AH
車 系：陜汽2190
發動機型號：（WD615）
氣缸排列形式：L
燃油標號柴油
供油方式直噴
|
