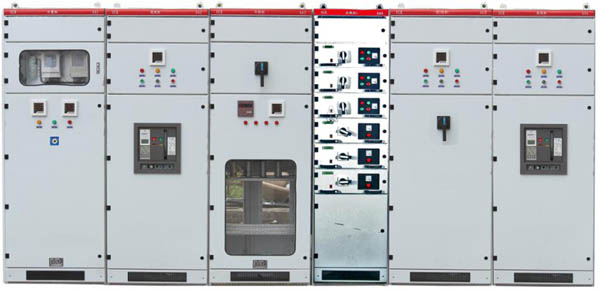

序號 |
設備名稱 |
規格 / 型號 |
數量 |
用途 |
功能要求 |
主要性能及技術指標 |
1 |
進線柜 |
GCK |
2 |
總電源控制 |
1 、附進線帶漏電空氣開關（板后操作）
2 、主斷路器可以手動操作也可以電動操作
3 、帶有進線電壓指示儀表
4 、可以進行各相電壓轉換操作
5 、有三相電流指示儀表
6 、斷路器板前操作
7 、設備帶有前后有隔離保護鋼板
8 、前后開有觀察窗
9 、進線方式：上下均可進出線 |
1 、斷路器： NA1-1000/3P/630A （正泰）
2 、綜合顯示儀表（數顯式）： PY194E-2S4 帶通訊接口
3 、空氣開關（帶漏電保護）： DZ20LE
4 、互感器： BH-0.66 |
2 |
計量柜 |
GCK |
1 |
電能計量 |
有功功率顯示
無功功率顯示
有功電能計量
無功電能計量
綜合顯示儀表
電壓顯示
電流顯示
前后開有必要的觀察窗 |
電流互感器： BH-0.66
三相四線有功電度表： DTS196
三相四線無功電度表： DXS196
有功功率顯示： 6L2-KW
無功功率顯示： 6L2-VAR
綜合顯示儀表（數顯式）： PY194E-2S4 |
3 |
補償柜 |
GCK |
1 |
功率因數補償 |
手動控制功能
自動控制功能
補償電容自動放電功能
補償電容自恢復功能
前后帶有觀察窗
電容保護采用斷路器保護
功率因數顯示
前后開有觀察窗 |
補償電容器： BSMJ0.4
接觸器： CJ19
小型斷路器： DZ47
自動補償控制器： JKL5CF |
4 |
出線柜
（動力及照明柜
） |
GCK |
1 |
動力及照明控制 |
抽屜式，帶有機械連鎖機構，
帶有隔室
每個控制單元帶有斷電保護和電壓指示 每個柜體 6 支路（動力 3 個支路，照明三個支路），每支路控制電流 20A |
塑殼開關： AAM1
接觸器： CJX4
電流表：數顯電流表 |
5 |
聯絡柜 |
GCK |
1 |
聯絡 |
連通或者切斷兩個主柜之間電源 |
正泰雙電源自動轉換開關 NZ7-225H/4P/ 200A |
6 |
負載柜 |
小車式 |
1 |
動力、照明負荷 |
半開放式結構
負載小車帶單元控制
可移動，車輪帶自鎖裝置 |
（ 1 ） 1.5KW 三相異步電動機 2 臺
（ 2 ） 3kW 可調有功負載
（ 3 ） 4kVar 容性無功負荷
（ 4 ）負載各類型功率必須與必須匹配完成電容無功補償實驗 |
7 |
工廠供配電自動化控制系統 |
|
1 |
|
監控軟件功能：供配電系統“四遙”功能 |
計算機：研華工控機 IPC-610L ： CPUE5300 雙核 /2G 內存 /500G 硬盤 /DVD 光驅 /ATX250W 電源 /2 個千兆網口 /8 個 USB2.0/6 個 COM 口 /4 個 PCI 插槽。計算機監控系統要能夠實現監控工況流程轉換，滿足計算機監控系統的工況流程轉換實訓要求。聯想專業液晶 T2254A |
8 |
工廠供電創新物聯網應用云平臺模塊 |
|
1 |
|
本平臺將物聯網技術運用于工廠供電信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。
1 ）數據云系統上傳 2 ）手機 app 數據查詢 3 ）歷史數據查詢 4 ）數據分析統計
5 ）短信報警 6 ）微信報警 7 ）微信反向控制 8 ）二次開發 |
|
9 |
電氣控制仿真軟件 |
|
1 |
|
1 套 以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測 |
|
10 |
實訓故障 PLC 后臺自主設定系統 |
|
1 |
|
通過 PLC 主機設置故障點是設備產生相應的故障現象，供學員進行排故訓練 |
故障點不少于 24 個 |
